场镜的主要技术参数

2021-03-23 09:37
场镜的主要技术参数

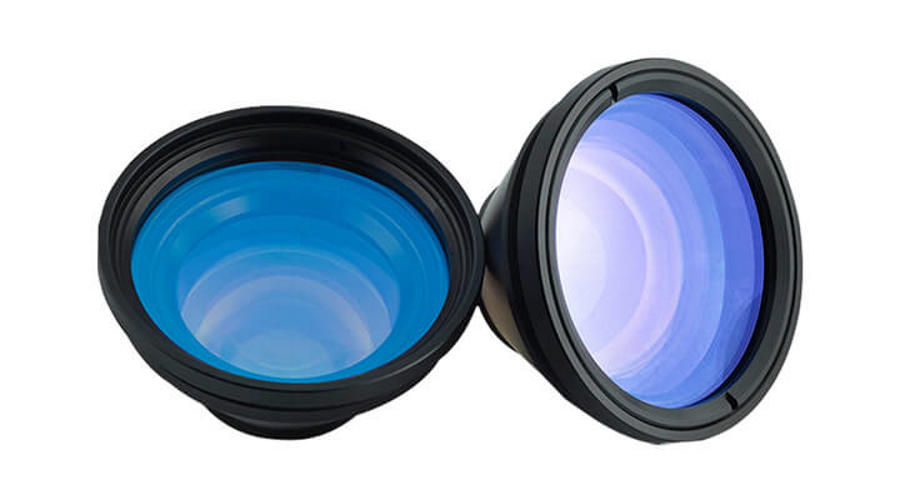

场镜全称是平场聚焦镜,也称之为f-theta镜。之所以叫平场聚焦镜,是因为激光通过它之后会在一定的激光打标幅面内形成一个大小均匀的、焦深一致的聚焦光点。打标的幅面是跟场镜的焦距有有关系的。焦距越长,幅面也就越大。反之亦然。

工作波长

主要看激光器的波长,场镜的镜片是在给定的激光波长镀膜。如果不在给定的波长范围内使用场镜,场镜可能会被激光烧坏或所需要的激光透过率很低。

入射光瞳

入射光瞳也叫最大入射光斑。如使用的是单片镜,反射镜置于入射光瞳的地方,最大可用光束的直径等于入射光瞳的直径。入射光瞳越大,通过聚焦镜聚焦出来的聚焦光斑直径越小,所以在要求打标特别精细的场合,我们会考虑使用入射光瞳大一些的场镜,如精细打标和振镜式焊接。

扫描范围

场镜能扫描到的范围越大,当然越受使用者的欢迎。但是如果增加扫描范围,聚焦光点变大,失真度也要加大。另外加大扫描范围,场镜焦距和工作距也要加大。工作距离的加长,必然导致激光能量的损耗。

光斑直径

还有聚焦后的光斑直径跟焦距成正比,这意味着加大扫描范围,聚焦光斑直径跟着加大,光斑聚得不够细,激光的功率密度下降非常快(功率密度跟光斑直径的2次方成反比),不利于加工。所以使用者要根据不同的加工面积选用最适合的场镜,或者备用几个不同扫描范围的场镜。焦距:跟工作距离有一定关系,但是不等于工作距离。聚焦光斑直径:对于入射激光束直径D、场镜焦距F和光束质量因子Q的扫描系统,聚焦光斑直径d=13.5QF/D(mm)。所以用扩束镜可以得到更小的聚焦光斑。
